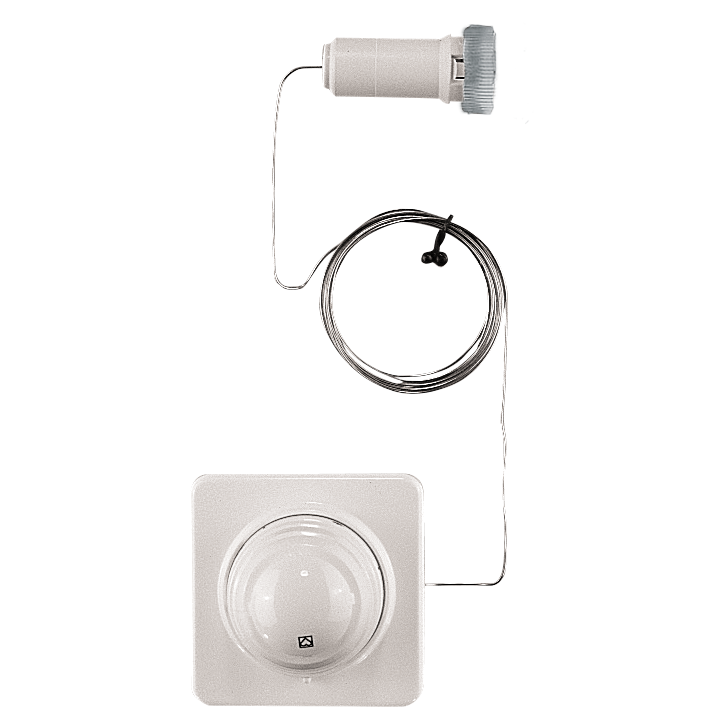

Термостатична головка з дистанційним ргулірованіем, з приєднувальним різьбленням М 23.5 x 1.5

З рідинним датчиком (гідросенсор), капілярної трубкою і приводом клапана. Автоматичний морозозахист при “*” 6 °С. Обмеження і блокування діапазону регулювання 6-28 °С.

Довжина капілярної трубки 2000 мм.

Форма замовлення
DESIGN "D" 9330, діапазон 6–28°С.









    Завантажити нормаль в форматі PDF (0,85 MB)
    Артикул Назва Ціна грн, з ПДВ PN
    1933099 Термостатична головка HERZ- DESIGN "D" з виносним управлінням,з защіпкою, шт 2738,00 4

    Технічні характеристики:

    Термостатична головка HERZ-DESIGN з дистанційним управлінням, з приєднувальним різьбленням М 23.5 х 1.5





    Довжина капілярної трубки l = 2000 мм

    Галузь застосування:

    Термостатична головка HERZ-"D" монтується безпосередньо без адаптера на різьблення М 23.5 x 1.5 на радіаторі з вбудованим клапаном Danfoss.

    Номери замовлень, розміри і форма поставки для клапанів HERZ см. в відповідних нормалях.

    Принцип дії:

    Термоголовка HERZ є датчиком прямого регулювання і служить для перетворення зміни температури в приміщенні в механічний вплив на шток клапана. Термоголовка розташовується в доступному місці таким чином, щоб навколишнє повітря могло вільно надходити до датчика. Зміна обсягу рідини в датчику передається через капілярну трубку в сильфон, що знаходиться в насадці клапана. Сильфон, в свою чергу, впливає на клапан термостата.

    Технічні характеристики:

    Діапазон регулювання: 6...28°C
    Морозозахист: "*" 6°C

    Вказівки з монтажу:

    Капілярна трубка ні в якому разі не повинна бути надламана або пошкоджена. Її пошкодження виведе термоголовку з ладу. Не рекомендується прокладати трубку над або близько опалювальних труб, радіаторів та інших джерел тепла.

    Термоголовка на стіні не повинна бути закрита облицюванням або завісами.
