Термостатична головка дозволяє збільшити пропускну здатність клапана, з приєднувальною різьбою М 28 x 1.5

Обмеження і блокування діапазону регулювання 8-25°С, механічно не замикав, позиція захисту від морозу “*” 8°С. Обмеження і блокування діапазону регулювання за допомогою обмежувальних штифтів 1 9551 00 (замовляються окремо). Рекомендується до застосування з ГЕРЦ ТS-E і 1 7724 82.

Форма замовлення
CLASSIC 7262, діапазон 8–25°C

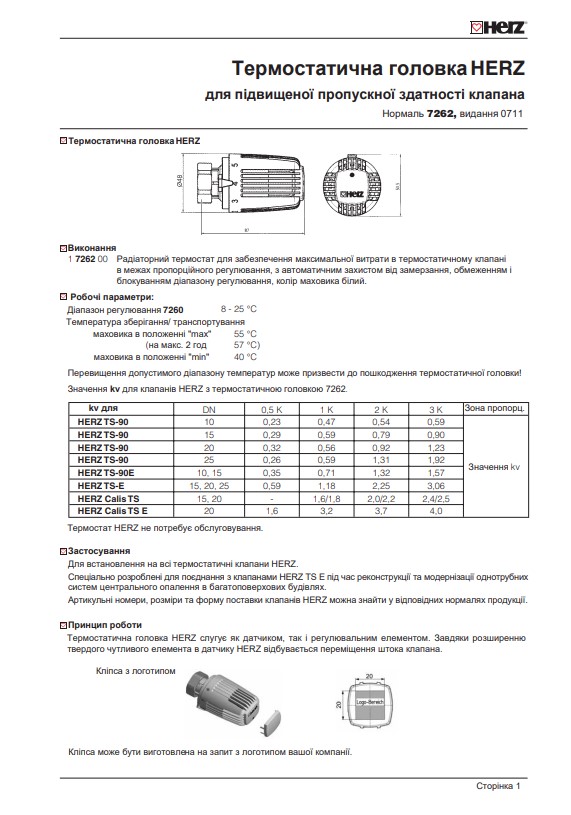

    Завантажити нормаль в форматі PDF (0,1 MB)
    АртикулНазваЦіна грн, з ПДВ
    1726200Термостатична головка HERZ- CLASSIC, М 28 x 1,5, 8-25 С, позиція морозозахисту 8 С688,32

    Технічні характеристики:

    Термостатична головка для підвищення пропускної здатності клапана з приєднувальною різзю М 28 x 1.5

    Принцип дії:

    Термоголовка ГЕРЦ є регулятором прямої дії і служить для перетворення зміни температури в приміщенні в механічний вплив на шток клапана.

    Галузь застосування:

    Для монтажу на всіх клапанах ГЕРЦ, призначених для термостатичної роботи.
    Спеціально розроблена для комбінації з термостатичними клапанами з високою пропускною спроможністю ГЕРЦ TS-E при створенні або модернізації однотрубних систем централізованого опалення багатоповерхових будинків. Номери замовлень, розміри і форма поставки клапанів ГЕРЦ представлена ​​в відповідної нормалі на виріб.

    Технічні характеристики:

    Значення Kv дляРозмір0.5 K1K2K3K

    Зона
    пропорційності

    HERZ TS-90100.230.470.540.59Значення Kv
    HERZ TS-90150.290.590.790.9
    HERZ TS-90200.320.560.921.23
    HERZ TS-90250.260.591.311.92
    HERZ TS-90-E150.350.711.321.57
    HERZ TS-E15,20,250.51.182.253.06
    HERZ Callis TS15,20  2.02.0
    HERZ Callis TS E201.63.23.74.0



    Діапазон регулювання: 8... 25°C

    Захист від морозу: "*" 8°C
