Квартирний тепловий пункт Compact Indirect

компактний модуль приготування гарячої води за проточним принципом у паяному теплообмiннику з можливiстю пiдключення до системи радіаторного або підлогового опалення по незалежній схемі.

Технічні характеристики:

Температура в подаючiй лiнiї первинного контуру	55-70°C
Макс. робочий тиск первинного контуру системи опалення i ХВП	16 бар
Макс. робочий тиск вторинного контуру системи опалення	3 бар
Мiн. стат. тиск холодної води	2.5 бар
Макс. опалювальне навантаження (радіаторне опалення)	25 кВт
Макс. опалювальне навантаження (підлогове опалення)	10 кВт
Потужнiсть теплообмiнника	42 кВт
Вага пустого/з водою	27/37 кг
Витрата гарячої води	11/15/18/22 л/хв

Основні елементи вузла:

два мідно-паяні асиметричні пластинчасті теплообмінники з нержавіючої сталі;
“літній байпас”, що підтримує високу темпереатуру теплоносія для приготування гаярчої води навіть в неопалювальний період;
комплект регулювання параметрів низькотемпературного опалення (20 °C – 50 °C) – зонний клапан, терморегулятор з накладним датчиком, запобіжний клапан, циркуляційний насос;
розширювальний бак вторинного контуру системи опалення;
мембранний запобіжний клапан;
вставка для заміни на лічильник споживання холодної води 80 мм – G 3/4″ з латуні, стійкої до селективної цинкової корозії;
вставка для заміни на лічильник споживаннятеплової енергії 100 мм – G 3/4″ з латуні, стійкої до селективної цинкової корозії;
регулятор перепаду тиску (25 – 60 кПа) в первинному контурі;
фільтр-грязовик тонкої очистки;

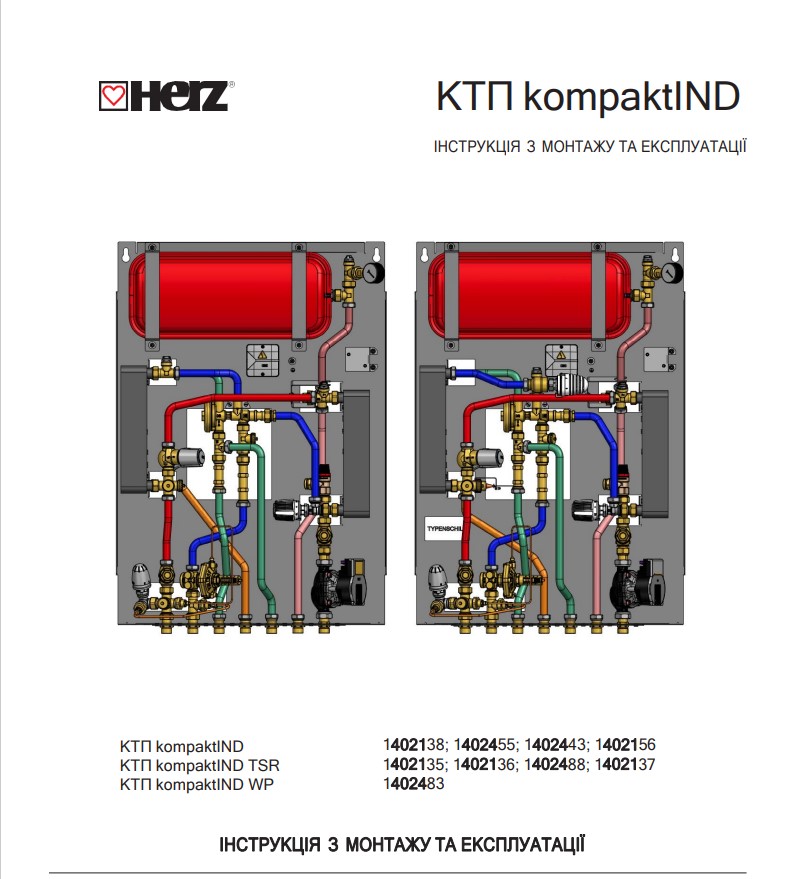

Завантажити інструкцію в форматі PDF

Завантажити

Артикул	Назва	Ціна грн, з ПДВ
1402138	Квартирний тепловий пункт Compact Indirect (11 л/хв)	на запит
1402455	Квартирний тепловий пункт Compact Indirect (15 л/хв)	на запит
1402443	КТП Compact indirekt, шт	95678,00
1402156	Квартирний тепловий пункт Compact Indirect (22 л/хв)	на запит

1402138, Квартирний тепловий пункт Compact Indirect
